    案例實操丨500kV主變差動保護向量檢查試驗



                            發布時間：2025/05/22武漢市豪邁電力自動化技術有限責任公司




















    本次使用HTB-8000 大型變壓器一次通流試驗裝置對500kV主變差動保護進行向量檢查，從一次側升壓，利用變壓器本身短路阻抗實現穿越通流，一次性實現對主變高（中）壓側外附CT、套管CT、公共繞組CT以及低壓側外附CT、套管CT通流，驗證主變縱差保護、分相差動保護、分側差動保護以及低壓側小區差動保護向量正確性，通過差流大小即可判斷主變保護向量極性是否正確，大大提高送電效率。





























    1







    試驗方式













    某500kV變電站變壓器采用Y/△-11接線方式，下面以中壓側對低壓側通流介紹試驗方法。








    △ 變壓器銘牌





    當變壓器分接頭在額定檔時，由銘牌參數可計算出中對低短路阻抗為Z=U*U/S*短路阻抗（%）=(230kV*230kV)/(3*334MVA)*39.43%=20.82Ω。 當中壓側施加電流60A時，對應輸出電壓為60A*20.82Ω=1250V，變壓器低壓側短接產生的回路電流為60A*230kV/1.732/36kV=221A。



    從中壓側一線路間隔地刀注流，經主變中壓側間隔CT到主變，低壓側感應電流經壓變地刀接地，試驗裝置三相同步輸出1250V，在保護裝置查看采樣，校驗主變保護向量是否正確。








    △ 注流回路















    2







    試驗接線













    由于中壓側為GIS全封閉設備，在試驗接線開始前，需對注流點地刀進行拆除，由此施加三相電壓，低壓側將壓變地刀合位。

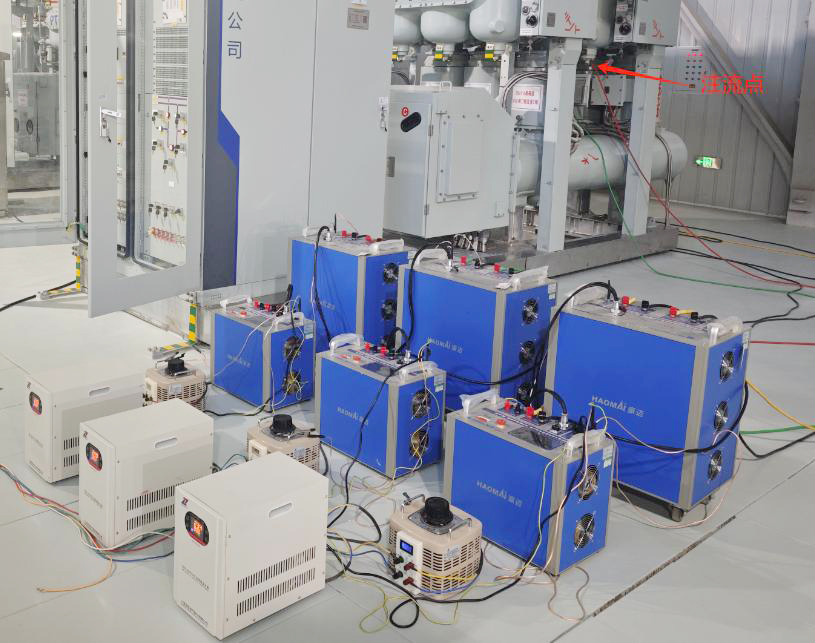

    △ 現場接線















    3







    開始試驗













    一次回路接線完成后在試驗裝置設置參數，調整升壓器至試驗電壓電流值。




























    4







    試驗結果













    該站中低壓側外附CT、套管CT及公共繞組CT變比均為4000:1，極性都是母線指向主變，計算得出中壓側施加60A電流，中壓側外附CT及公共繞組CT二次電流均為0.015A，相角以中壓側電壓為基準，由于變壓器線圈為純感性負載，電流滯后電壓90°，外附CT為-90°正序，公共繞組CT為90°正序。  低壓側感應電流為221A，套管CT二次電流為0.055A，相角為90°正序，外附CT二次電流為0.095A，由于低壓側外附CT為△接線，相角為120°正序。  變壓器為穿越性電流，區外故障，縱差保護、分側差動、分相差動差流理論都應為零。  待電流升起來后在主變保護裝置上查看各側采樣電流及差動電流。

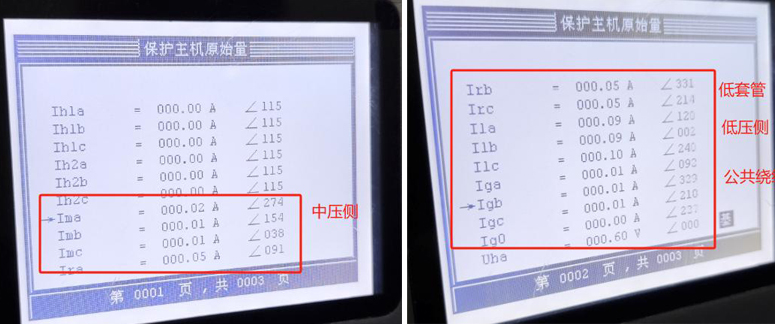

    △ 采樣電流














    △ 差動電流





    現場試驗數據如下表：









    類型




    變比




    A相（A/V）




    B相（A/V）




    C相（A/V）








    中壓側




    4000:1




    0.015∠274°




    0.015∠154°




    0.015∠38°








    低壓套管




    4000:1




    0.055∠91°




    0.056∠331°




    0.055∠214°








    低壓側




    4000:1




    0.095∠120°




    0.095∠0°




    0.095∠240°








    公共繞組




    4000:1




    0.015∠90°




    0.015∠334°




    0.015∠210°








    縱差差流




    /




    0




    0




    0








    分相差動差流




    /




    0




    0




    0








    分側差動差流




    /




    0




    0




    0








    低壓小區差流




    /




    0




    0




    0









    對比保護實際采樣及差流，與理論計算值一致，由此可得各項差動保護極性向量正確。
