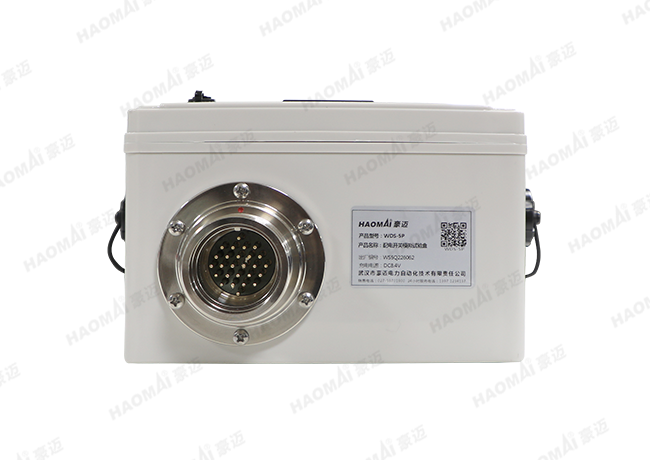

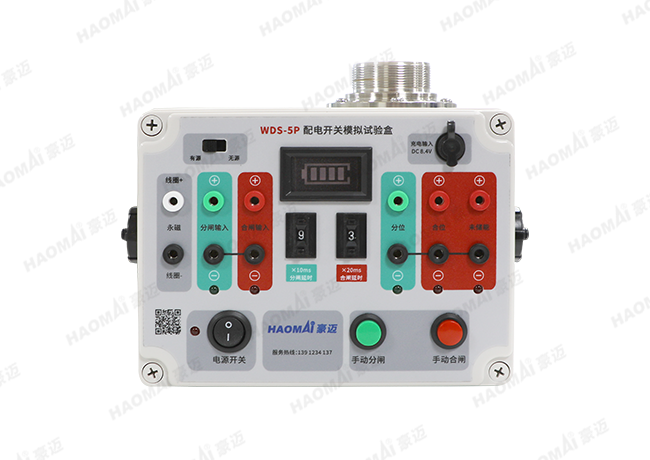

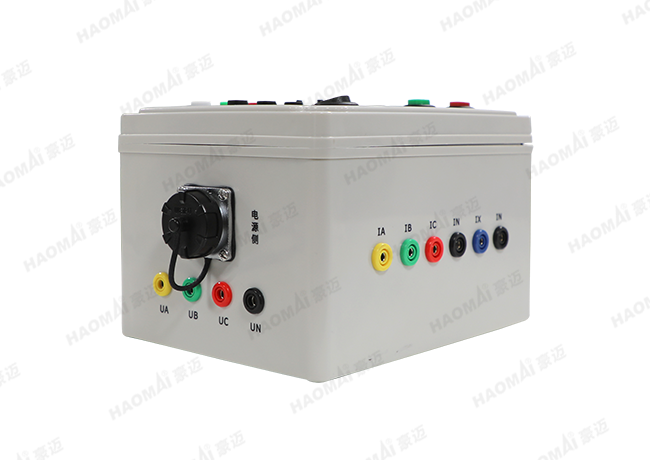

WDS-5P 配電開關模擬試驗盒
——模擬斷路器的跳/合閘動作，多臺可組成FA仿真系統，實現集中型和就地型邏輯驗證

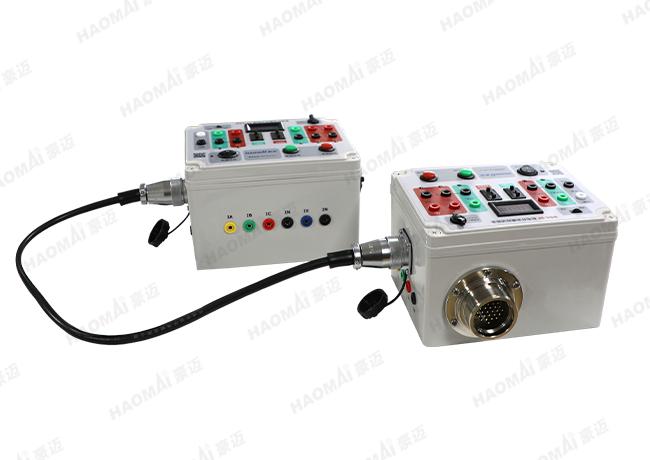

WDS-5P 配電開關模擬試驗盒可用于模擬配網FA測試中現場斷路器開關或者用于技培開關模擬，通過將原一次側高壓斷路器開關端子中的遙信、遙控接點拆下接入模擬開關盒，保證在不停電的情況下順利完成FA測試試驗，也可通過多臺配電開關模擬試驗盒組成FA仿真系統，實現集中型和就地型邏輯驗證。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻

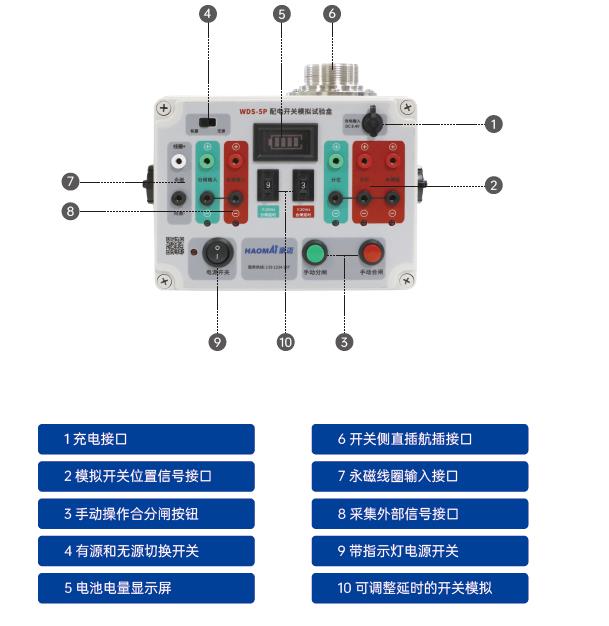

產品特點
技術參數
|
供電電壓輸入 |
采用內部鋰電池供電（不可拆卸），外接充電器方式 |
|
充電器參數輸入 |
AC 110~220V，50/60Hz |
|
充電器參數輸出 |
DC 8.4V/5.0A |
|
分/合閘輸入電壓范圍 |
DC 24V≤ Vin ≤ 240V |
|
? |
AC 30V ≤ Vin ≤ 240V |
|
常開/常閉輸出接點容量 |
DC 12~200V/1A |
|
分/合閘時間選擇 |
? |
|
合閘時間選擇 |
0ms~180ms，步長20ms |
|
合閘延遲時間精度 |
≤2ms |
|
分閘時間選擇 |
0ms~90ms，步長10ms |
|
分閘延遲時間精度 |
≤2ms |
|
工作環境 |
溫度-10℃ ~ +45℃，濕度90%不冷凝 |
|
尺寸 |
200×150×130 mm (長×寬×高) |
