    案例實操丨變電站投運前多間隔CT向量極性檢查



                            發布時間：2023/09/06武漢市豪邁電力自動化技術有限責任公司


















    為提高一次性送電成功率，變電站在投運前需進行CT向量極性檢查，武漢豪邁HTA/HTV無線遙控數字式智能電流源/電壓源可模擬一次側負荷運行，在某間隔加入大電流，通過切換各開關刀閘，經過母線連通所有間隔，實現一次性加量完成多間隔CT的向量極性檢查，大大提高工作效率。

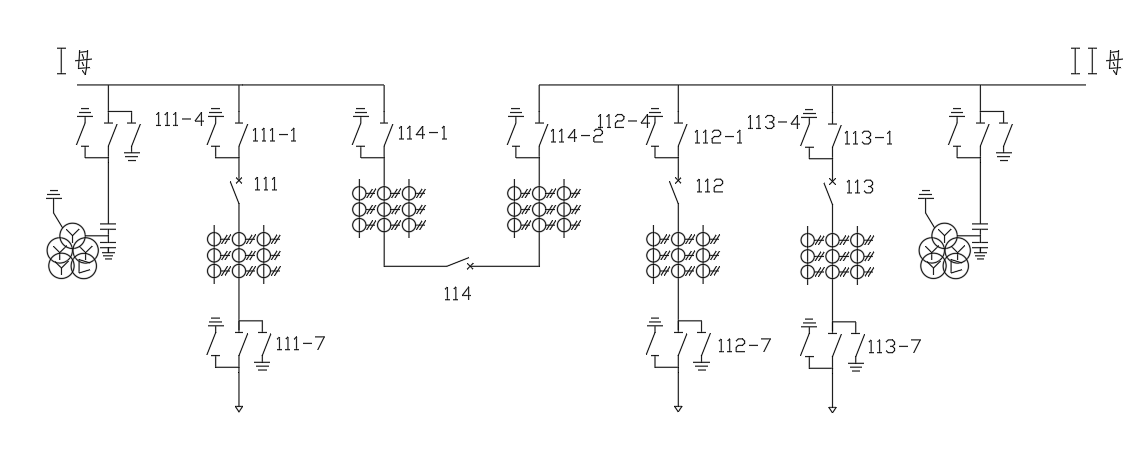

    △ 某變電站一次系統圖（110kV部分間隔線路）

























    試驗設備：



















    HTV-6000 三相數字式智能高電壓源、HTA-3300 三相數字式智能大電流源、YD-300智能電流電壓源無線遙控主機/無線遙測伏安相位儀













    01







    試驗方式

























    此次試驗主要對多間隔加量時查看CT向量極性，從111間隔地刀111-7通入一次電流，通過合開關111和隔刀111-1，電流可流入110kV I#母線，再通過合母聯間隔隔刀114-1和隔刀114-2以及開關114，電流流入110kV II#母線，再合開關112和隔刀112-1以及地刀112-7，電流流入大地，形成整個一次電流回路。



    為了查看電流回路的相角，需要施加二次電壓，HTV-6000 三相數字式智能高電壓源接輸出額定電壓至保護裝置，以A相母線電壓為基準，可在各間隔保護裝置上查看CT二次幅值角度，根據CT極性端定義，判斷向量極性是否正確。
























    02







    試驗接線

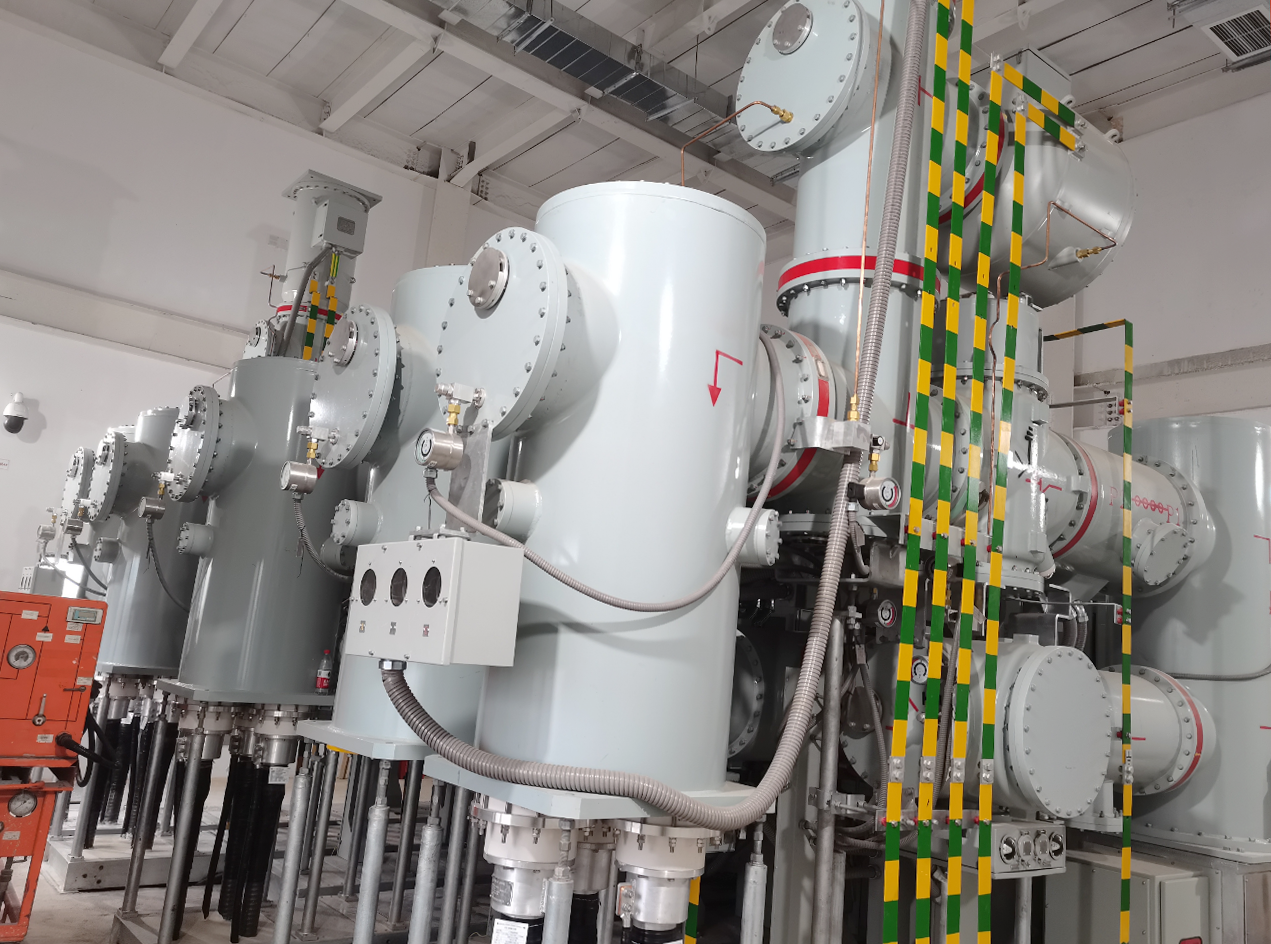

    由于全站為GIS全封閉設備，在試驗接線開始前，需對地刀111-7短接位置進行拆除，由此施加三相電流量。 電流流經線路開關111的CT、母聯開關114兩側CT、線路開關112的CT入地，形成電流回路。

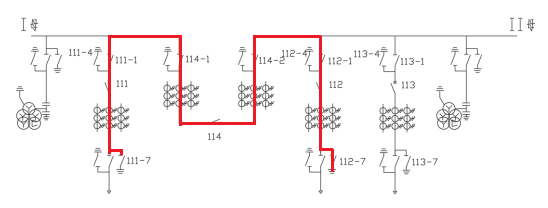

    △ 電流流向示意圖

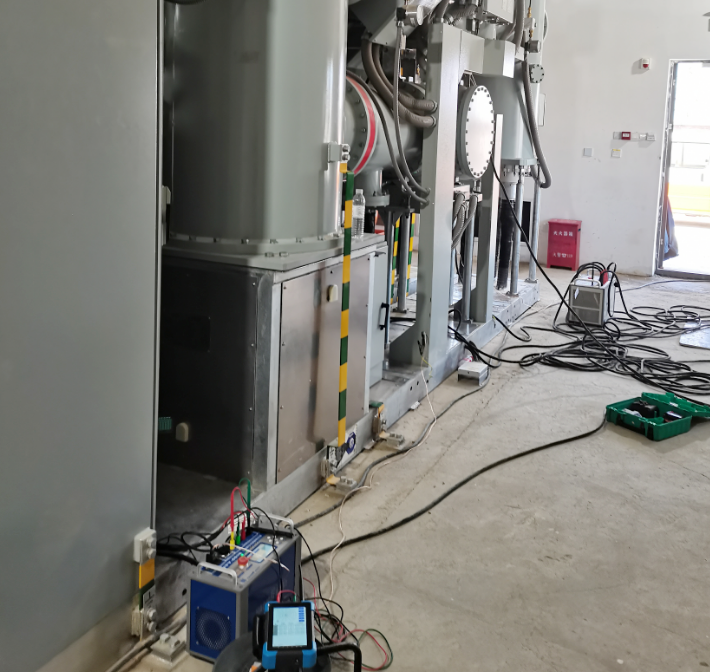

    使用HTA-3300 三相數字式智能大電流源施加三相一次電流，通過HTV-6000施加二次電壓，通過YD-300 智能電流電壓源無線遙控主機無線聯機，同步輸出控制。




















    03







    開始試驗

























    一次回路接線完成后將HTV-6000二次線引至保護裝置，確保保護裝置有基準電壓，然后再引電壓A相至YD-300，使用單機輸出一個基準電壓，打開YD-300搜索HTA-3300，首先將一次電流輸出60A、120A、180A，二次電壓輸出50V進行相序校驗，確保無誤后，開始輸出。













    04







    試驗結果

























    待電流升起來后可在保護屏柜上查看各間隔側電流，現場CT變比為1200：  5，由于線路111間隔從P2加入電流，流出后電流相位理論上應反180°，線路112間隔從P1加入電流，流出后電流相位理論上應一致，兩間隔的CT幅值相位試驗值見下表：













    間隔




    相別




    設置幅值




    設置相位




    保護幅值




    保護相位








    線路111




    UA




    50V




    ∠0°




    49.897V




    ∠0°








    UB




    50V




    ∠240°




    49.902V




    ∠-120.32°








    UC




    50V




    ∠120°




    50.002V




    ∠120.21°








    IA




    60A




    ∠0°




    0.253




    ∠178.89°








    IB




    120A




    ∠240°




    0.496




    ∠60.22°








    IC




    180A




    ∠120°




    0.743




    ∠-59.71°








    線路112








    UA




    50V




    ∠0°




    49.973V




    ∠0°








    UB




    50V




    ∠240°




    50.003V




    ∠-119.82°








    UC




    50V




    ∠120°




    50.102V




    ∠120.19°








    IA




    60A




    ∠0°




    0.248




    ∠0.19°








    IB




    120A




    ∠240°




    0.497




    ∠-119.93°








    IC




    180A




    ∠120°




    0.752




    ∠119.87°









    以上數據與相位表在合并單元前端測得的數據一致，并與分析的CT極性一致，因此該CT向量極性測試方法正確，在投運前完成了一次性加量多間隔CT向量極性校驗。
