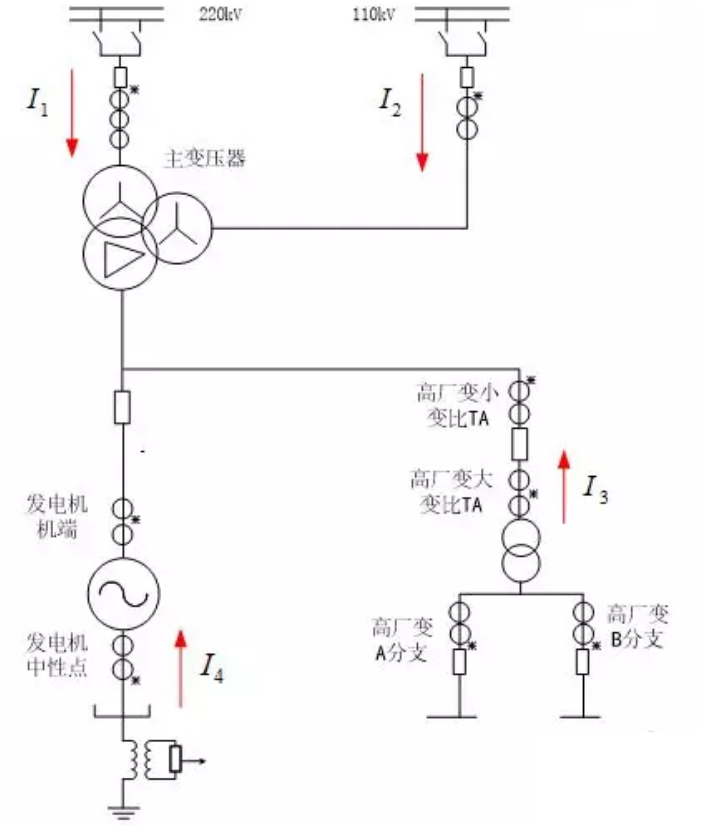

某電廠發變組系統，主變?yōu)槿ψ儯瑥S(chǎng)變低壓側為雙分支，發變組差動包含四個支路電流，分別為主變220kV側I1，110kV側I2，高廠變高壓側I3，發電機中性點側I4。 各側TA極性端見下圖，規定各側電流參考方向?yàn)榱魅氚l(fā)變組為正方向。

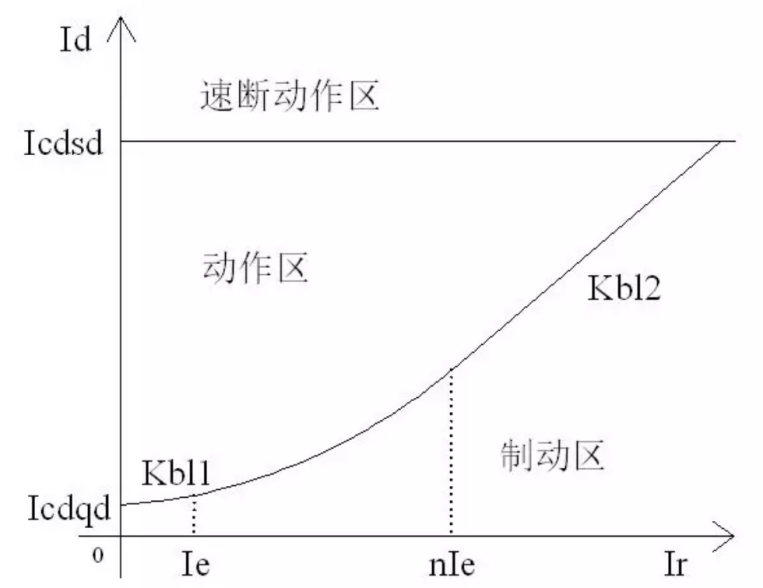

△ 比率差動動作特性

比率差動保護動作方程：

本文簡單介紹如何使用繼保之星-7000S 數模一體繼電保護測試儀進行PCS-985 發電機縱差保護調試。

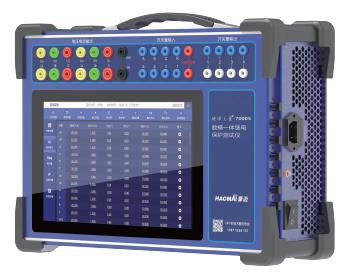

△ 繼保之星-7000S 數模一體繼電保護測試儀

1）發電機保護定值控制字設置：

2）保護壓板設置：

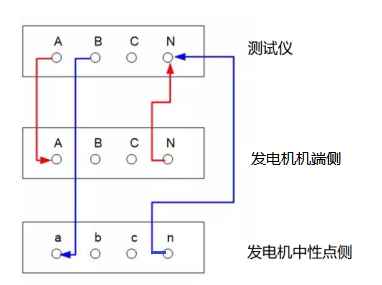

對于發電機保護接線方式，試驗時分別從發電機機端、 發電機中性點加入電流。 機端與中性點施加的電流大小相等方向相同。

1）計算發電機額定電流

2）做平衡電流

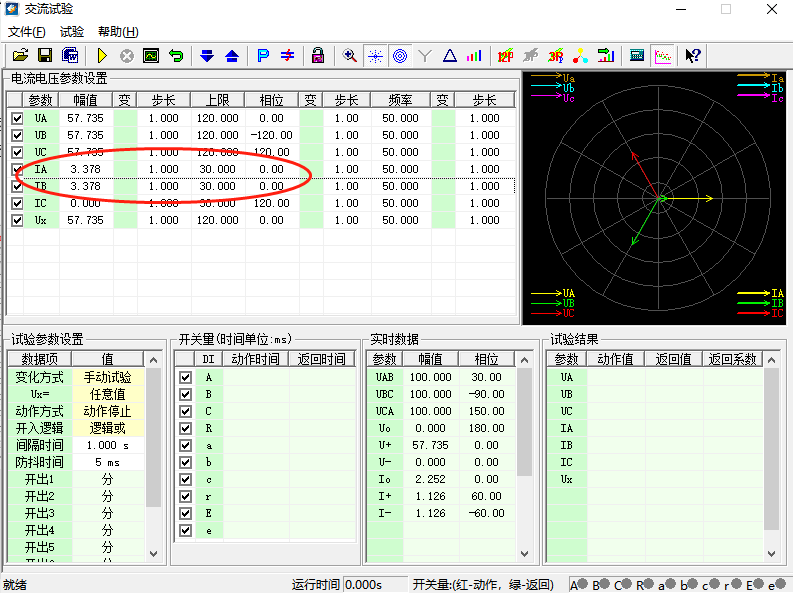

根據以上試驗接線與分析，通過繼保之星-7000S 兩相電流即可做發變組差動平衡值，發電機機端A相施加電流IA=3.378A∠0°，中性點側A相流入電流IB=3.378A∠0°。 施加此電流，查看保護采樣發變組差動電流為0Ie，制動電流為1Ie。

△ 發電機平衡電流參數設置

3）比率差動邊界試驗按照下表進行試驗，通過固定一側電流更改另一側電流，由平衡至保護動作，記錄各動作點。

根據以上試驗數據的制動電流Ir和差動電流Id，即可描繪出發電機縱差比率邊界曲線圖。

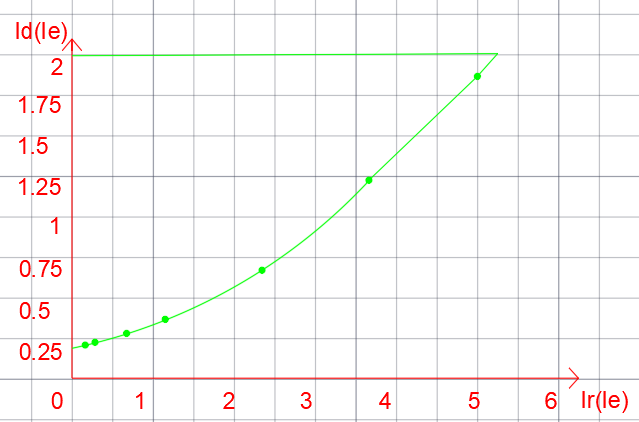

△ 發電機縱差比率邊界曲線
