當互感器運行在鐵心的線性區以內，勵磁阻抗Zm′非常大，勵磁電流很小，復合誤差也小。若發生短路，一次電流很大，鐵心飽和，Zm′大幅下降，勵磁電流劇增，且二次電流產生畸變。另外，這個過程還與二次負載密切相關，在相同一次電流下，二次負載越大，越容易飽和，飽和程度越深，波形畸變越嚴重，復合誤差也就越大。進行CT特性試驗的目的則是通過勵磁特性及相關參數，計算各種運行狀態下的復合誤差，保證復合誤差滿足要求，最終確保繼電保護正確動作，二次儀表安全運行。

計算二次極限感應電勢，銘牌規定電流互感器能夠適應運行狀態的極限值，此狀態下二次繞組的感應電勢E₂的值就等于二次極限感應電勢，檢查勵磁特性數據圖表，找到對應二次極限感應電勢下的勵磁電流，根據該勵磁電流判斷復合誤差是否滿足要求。一般保護用CT，復合誤差小于10％表示復合誤差滿足要求。

（1）測量直流電阻，通過CTP系列互感器測試儀可以直接測出互感器繞組的直流電阻（計算時CT繞組阻抗近似取直阻值）。

（2）計算CT銘牌容量的額定負荷值，額定負荷=額定容量/（額定電流*額定電流）。

（3）計算二次極限感應電勢，二次極限電動勢=CT準確限值系數（ALF）*額定二次電流*（額定負荷+二次繞組阻抗）。

（4）在勵磁曲線上查找相應二次極限感應電勢下的勵磁電流值。

（5）根據該勵磁電流判斷復合誤差是否滿足要求。復合誤差=該勵磁電流/（額定電流*準確限值系數）。

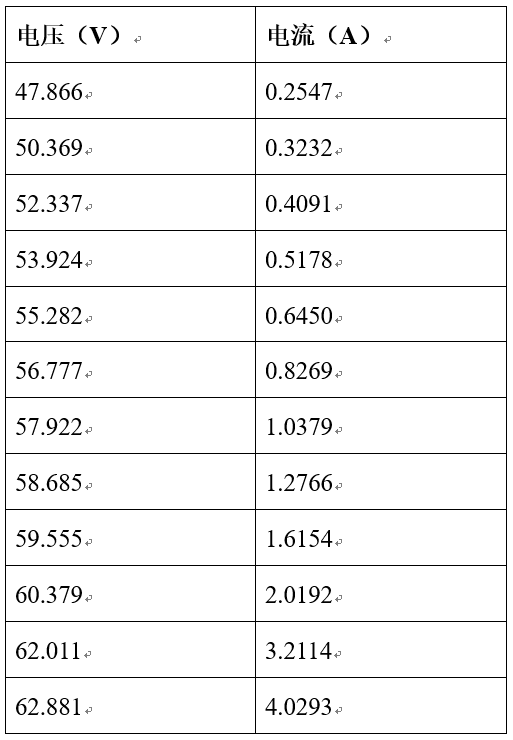

一臺CT參數為：額定電流比200A/5A，10P10級，額定負荷20VA。測量CT繞組二次直阻為0.2Ω，勵磁測試結果如下表，判斷該CT復合誤差是否滿足要求。

答：

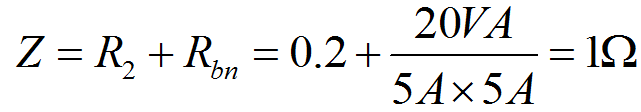

（1）計算二次直阻與額定二次阻抗的矢量和：

（2）計算二次極限感應電勢：

（3）查表得二次極限感應電勢下勵磁電流：

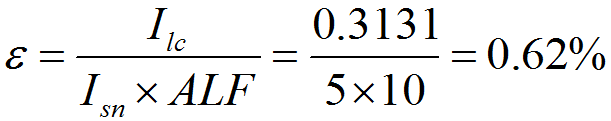

（4）計算CT復合誤差：

經計算，該CT的復合誤差0.62%<10%，由此可得該CT復合誤差滿足要求。
